车削（铣）中心系列基本参数：
加工范围 | DM-550CY | DT-550SY | |||||
床身回转直径mm | 600 | 600 | |||||
盘类最大加工直径mm | 300 | 300 | |||||
最大加工长度mm | 620mm | 605 | 510 | 480 | |||
主轴/卡盘（电主轴） | |||||||
主轴规格 | A2-6 | A2-8 | A2-6 | ||||
主轴孔径mm | 66 | 86 | 66 | ||||
棒材通孔孔径mm | 52 | 72 | 52 | ||||
卡盘 | 8" | 10" | 8" | ||||
主轴最高转速rpm | 4500 | 3000 | 4500 | ||||
主轴电机功率KW | 15 | 18.5 | 15 | ||||

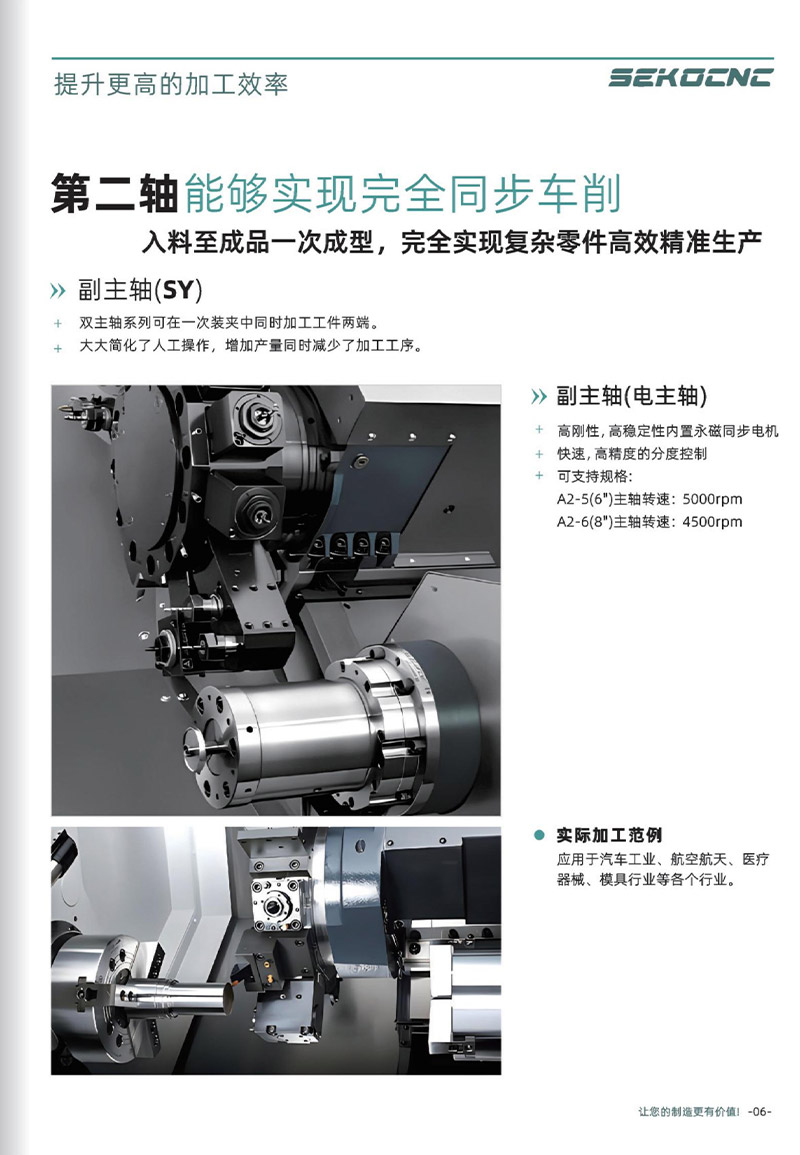

副主轴/卡盘（电主轴） | |||||||
主轴规格 | / | / | A2-5 | A2-6 | |||
主轴孔径mm | / | / | 56 | 66 | |||
通孔孔径mm | / | / | 45 | 52 | |||
主轴功率 | / | / | 12KW | 15KW | |||
X/Z/Y轴向参数 | |||||||
X/Y/Z导轨（滚柱）mm | 35/35/45 | 35/35/45 | |||||
XYZ丝杆直径mm | 32 | 32 | |||||
X/Z极限行程mm | 260/620 | 260/620 | |||||

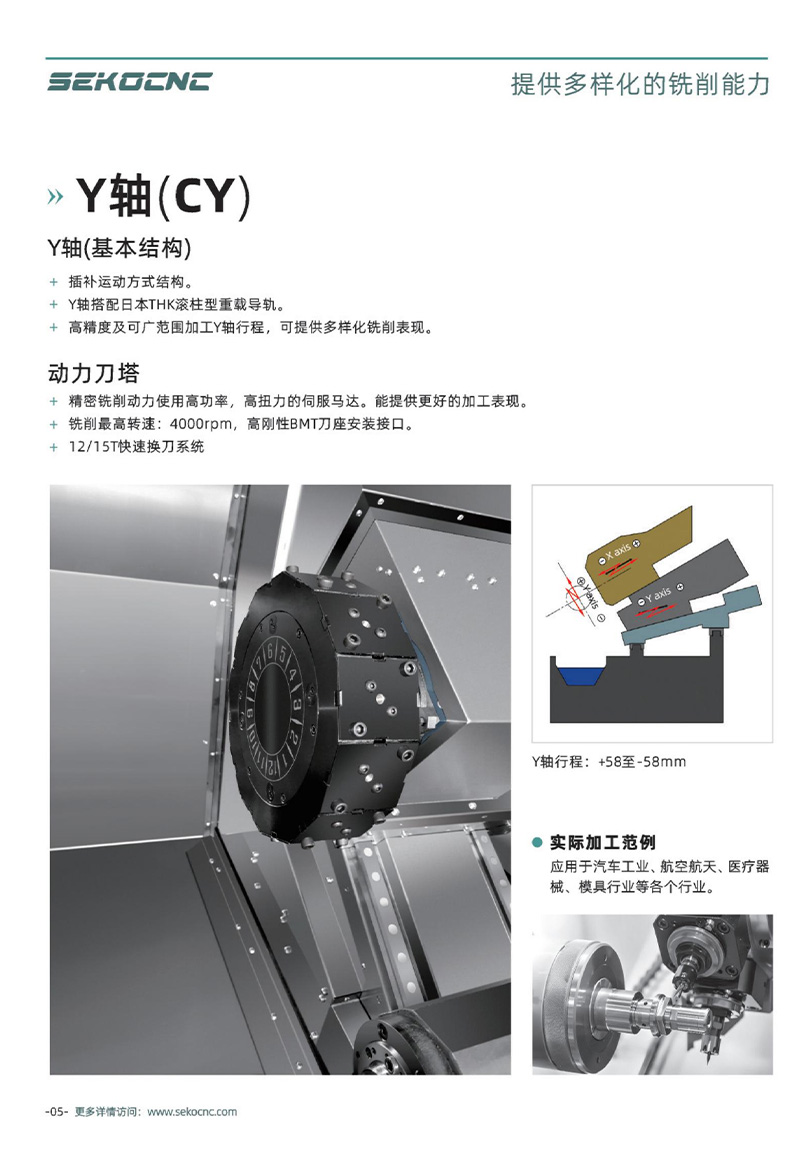

Y轴行程mm | ﹢58至﹣50 | ||||||
尾座/ZB轴 | |||||||
尾座行程mm | 500 | 420 | / | / | |||
卡爪至顶尖最大距离 | 630 | 610 | / | / | |||
尾座套筒锥度 | 莫氏4# | / | / | ||||
ZB轴最大行程mm | 500 | 500 | |||||
机床精度 | |||||||
XYZ轴重复定位精度mm | ±0.003 | ||||||
刀塔参数 | |||||||

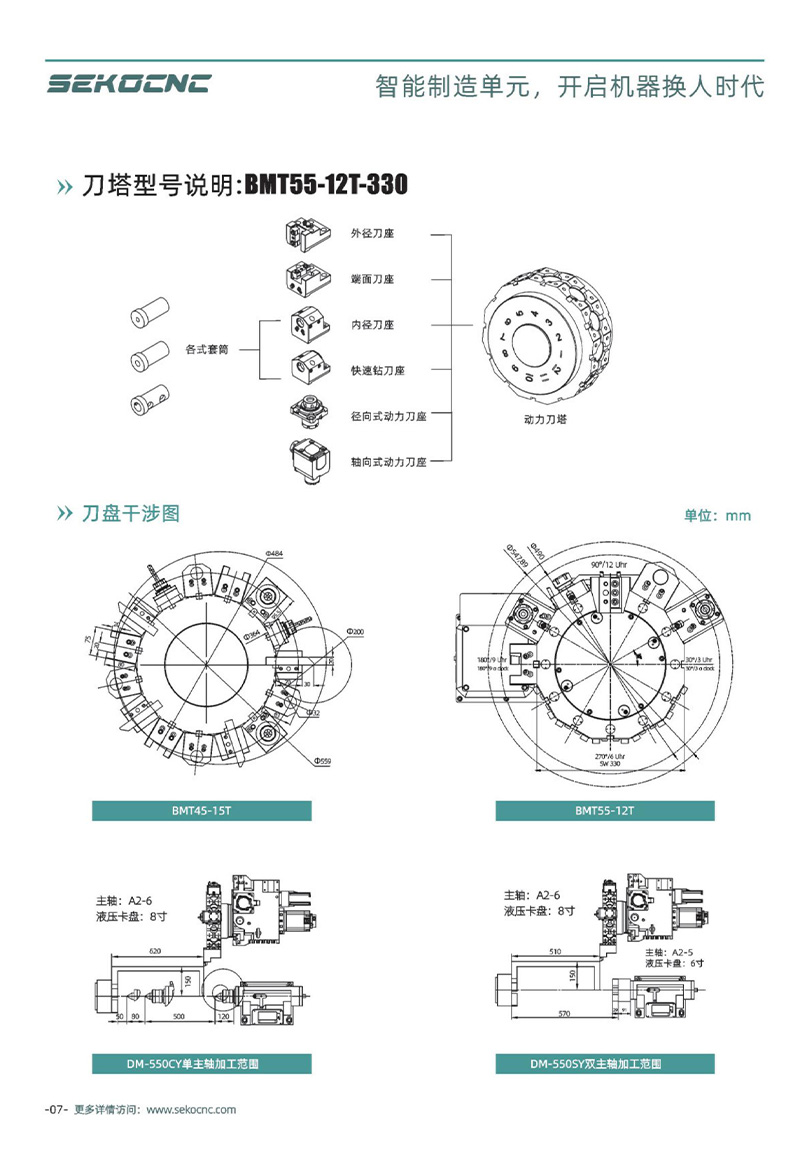

动力刀塔（M+MY） | BMT55-12T/BMT45-15T | ||||||
铣削功率（M+MY）KW | 3.0 | 3.0 | |||||
动力头转速（M+MY）rpm | 4000 | 4000 | |||||
机床尺寸 | |||||||

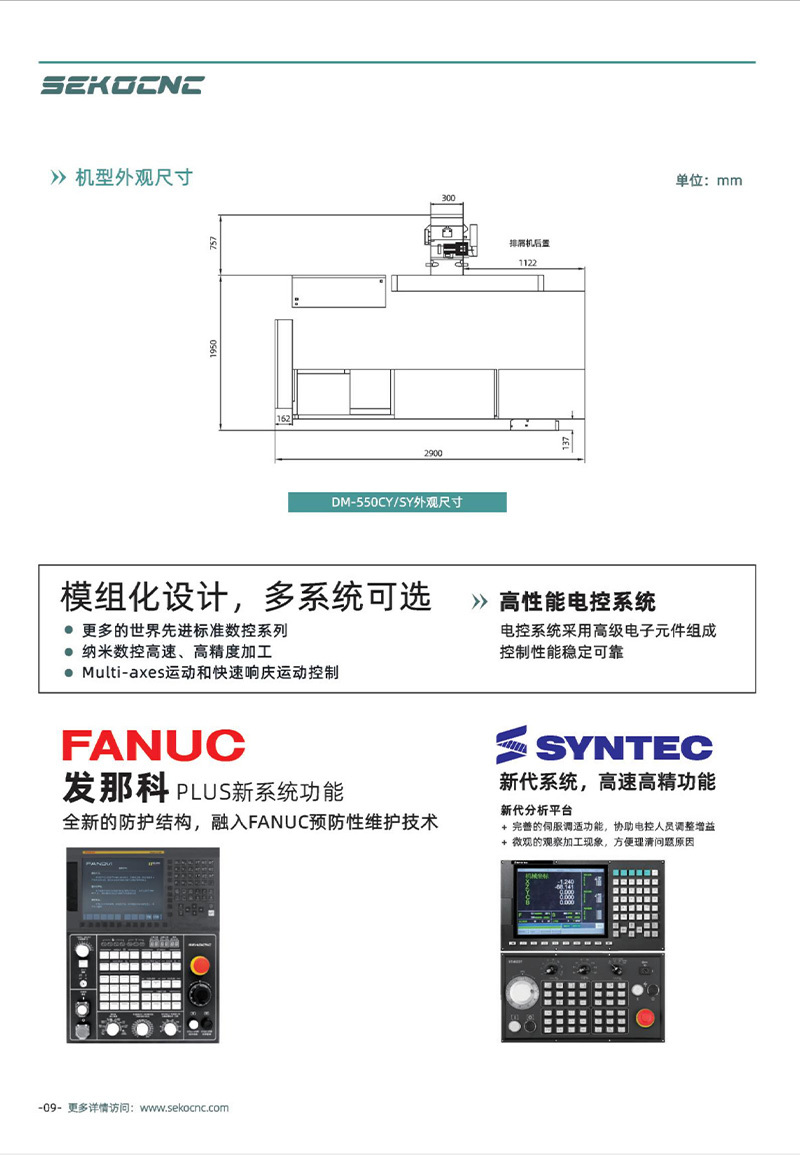

外形尺寸（长宽高）约mm | 2900×2708（含排削器）×2100 | ||||||
机床重量（约）KG | 5600 | 5800 | |||||
